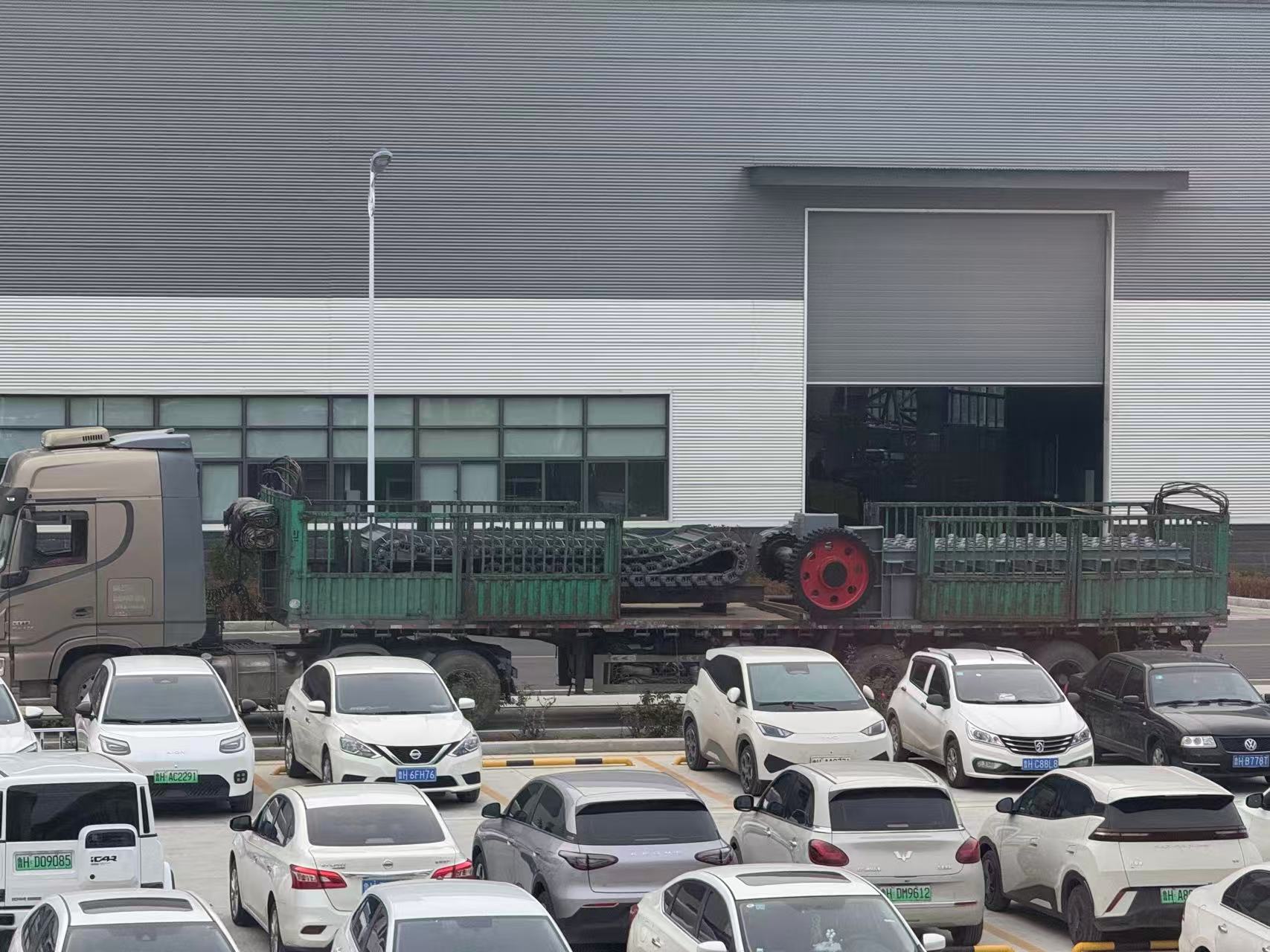

山东山矿机械有限公司发货链板输送机

2025/10/30 09:50

本产品用于将各种散装物料沿水平或倾斜方向连续、均匀地分配和输送至破碎机、输送机或其他作业机械。它是原材料加工阶段和连续生产过程中重要且不可或缺的环节之一。


该机由电机和减速器组成。驱动链轮轴通过链条传动低速运转。给料机的运行机构由重叠连接的辊式输送链（连接成闭合回路）和输送槽（底部为波浪形板，固定在链板上）组成输送回路。在固定于机架上的惰轮的支撑下，运行机构通过驱动链轮与链条的啮合而低速运转，从而实现物料的均匀连续输送。

本机由以下主要部件组成

（1）传输装置

该机采用运行稳定无扭矩脉动的传动装置，具有启动扭矩高、启动电流低、振动小、噪音低等特点。

变速器安装方法是左侧安装（沿物料运行方向观察，安装在主机左侧的传动装置标有“I”）。反之亦然。右侧安装。

（2）驱动链轮装置

它主要由驱动轴、驱动链轮和轴承座组成。轴承采用调心滚子轴承，并采用迷宫式油封。定期使用油枪注入润滑脂进行润滑。该结构具有优异的防尘性能和低运行阻力。

（3）张紧链轮装置

该装置由张紧轴、张紧轮和张紧滑动座组成。张紧轮采用光轮（无齿）结构，其外圆表面经淬火处理，具有良好的耐磨性。轴承采用调心滚子轴承，并使用无骨架橡胶油封；定期使用油枪注入润滑脂进行润滑。张紧装置座采用焊接结构，坚固紧凑，便于调节输送链的张紧度。

（4）操作机构

它由输送链、输送槽和支撑辊组成，是机器的主要运动部件，负责完成送料任务，同时也是易损件。

输送槽由轴承板和侧挡板焊接而成，这些输送槽相互重叠形成输送回路，可以有效防止输送过程中物料溢出。

该机型的输送链仅起到牵引作用；输送槽及其上物料的重量由固定在机器框架上的进料辊承担。

（5）进料辊和回料辊

辊体表面经硬化处理，辊轴经淬火回火处理。辊筒内部安装有圆锥滚子轴承，并采用油封和填料密封进行密封。这些辊筒具有优异的防尘性能、低运行阻力，并且能够承受来自物料和输送机构的冲击载荷。

（6）机器框架

机架是承载各种部件重量并将它们整合为一个整体以实现预期运动的结构。该型号的机架采用焊接结构，具有重量轻、刚性好的特点。
